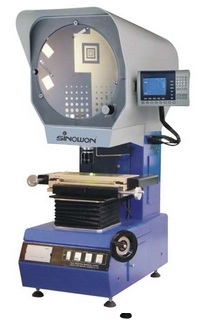

立式測量投影儀VP400系列 VP400-2010
?400mm立式測量投影儀VP400系列特點：
? VP400系列立式測量投影儀，準流線型豪華外觀設計，光學性能杰出；
? 超亮高解析度直徑400mm磨砂投影屏；
? 有30/60/90度刻度線；
? 明亮的表面照明配件；
? 配有半反透鏡和可選的綠色過濾器；
? 為投影筒升降方式，可承受超重荷的精密部件，而不影響其測量精度；
? 配備功能強大外形美觀的DP300數據處理器；

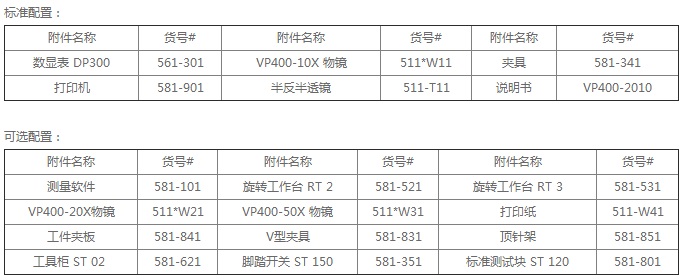

? 可選配10X,20X,50X,100X物鏡，旋轉工作臺，腳踏開關，尋邊器等。
? 可選配10X,20X,50X,100X物鏡，旋轉工作臺，腳踏開關，尋邊器等。
應用范圍：
廣泛應用于五金、沖壓、精密塑膠、端子、模具、螺絲等，可率檢測各形狀復雜工件的輪廊尺寸及表面尺寸。
技術參數：
反向型
VP400-2010 (#511-411)
正像型
VP400-2010Z(#511-421)
金屬臺面尺寸
350 x 170mm
玻璃臺面尺寸
246 x 120mm
X ,Y軸坐標行程
200 x 100mm
Z軸坐標行程
100mm (調焦)
測量精度
≤3+L/200(um)
X、Y軸坐標數顯解析度
0.0005 mm
投影屏
投影屏尺寸 :?425mm, 使用范圍 ≥ ?400(刻有 "* " 線)
投影旋轉范圍: 0~ 360°;旋轉角度數顯解析度: 1’ or 0.01°
數據處理器
DP300 (561-301) 多功能數據處理系統
光源
透射與反射照明光源:24V/150W 鹵素燈（帶照明光線）
冷卻方式
強制風冷(3軸流風扇)
電源
AC110V/60Hz; 220V/50Hz, 650W
儀器尺寸(LxWxH)
760 x 530 x 1100mm
包裝尺寸
1540 x 790 x 1500mm
毛重/凈重
260/220Kg
